產品名稱: SWF(A)高效低噪聲混流風機
廣泛試用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所
詳細信息:

一、特性及應用
SWF系列風機應用子午加速方法和“準三元”流動理論設計，采用直線形外筒、錐形輪轂、扭曲翼形葉片、進風口加置集流器或弧形消音器的結構形式。壓力教同機號軸流風機高，風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、體積小、安裝方便等優點。其中雙速風機可根據試用工況要求通過變速來調整所需風量、風壓。

二、型號說明

三、性能參數表

SWF(A)-Ⅰ型、Ⅱ型(單、雙速)

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
4	1450	4302 3636 3053	143 175 212	0.37	/	71	53
4.5	1450	4552 4040 3392	207 216 265	0.55	/	73	65
5	1450	7433 6664 5252	220 278 326	1.1	/	77	77
6	1450	10000 8900 8121	200 262 326	1.5	/	79	96
7	1450	18800 15319 11780	329 370 470	3.0	4/3	82	143
7	960	12050 10140 7799	124 162 206	1.1	4/3	73	130
8	1450	41256 35380 28148	560 667 872	11	11/9	91	272
8	960	25467 24241 8636	193 292 382	4.0	11/9	82	218
8.2	1450	46066 42370 34709	539 754 926	11	11/9	91	280
8.2	960	30499 28052 22979	236 331 436	4.0	11/9	84	226

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率	雙速功率	噪聲 dB(A)	重量 Kg
9	1450	56666 51590 48044	644 845 981	18.5	22/18.5	92	390
9	960	34206 32056 27174	282 370 430	5.5	22/18.5	86	295
10	1450	66541 61321 55758	704 751 804	22	22/18.5	93	438
10	1450	44054 40598 36916	228 329 371	7.5	22/18.5	86	365
11	1450	73601 68629 63812	709 789 843	22	22/18.5	94	500
11	960	48729 46099 43572	310 346 370	11	22/18.5	86	445
12	960	85723 81093 76031	763 837 886	30	25/12	95	700
12	720	64292 60820 57226	429 471 498	15	25/12	91	650
13	960	95420 90270 84933	785 857 904	30	30/15	95	740
13	720	71565 67702 63699	441 482 508	15	30/15	91	690

注：雙速風機的重量參考同號中高速風機的重量。

SWF(A)-Ⅲ型

機號	風量 (m3/h)	風壓 (Pa)	轉速 (rpm)	功率 (kW)	噪聲 dB(A)	重量 Kg
3	4000 3370 3000	560 650 800	2900	2.2	73	67
4	6801 6221 5688	710 880 950	2900	4.0	78	101
4.5	8731 8159 7561	720 840 960	2900	5.5	80	111
5	13110 12410 11342	750 850 960	2900	5.5	83	121
6	19230 18220\| 17210	780 850 960	2900	7.5	85	156
7	31380 29880 27330	600 810 980	1450	11	92	272

機號	風量 (m3/h)	風壓 (Pa)	轉速 (rpm)	功率 (kW)	噪聲 dB(A)	重量 Kg
8	37350 35380 33210	800 820 1000	1450	15	91	322
9	46138 41590 37310	780 950 1000	1450	18.5	92	397
10	51821 48152 45032	780 980	1450	18.5	93	460
11	59521 56659 53530	800 980 1100	1450	22	94	544
12	68358 65158 62058	800 980 1100	960	22	95	635
13	84386 80368 76280	880 990 1120	960	30	95	736

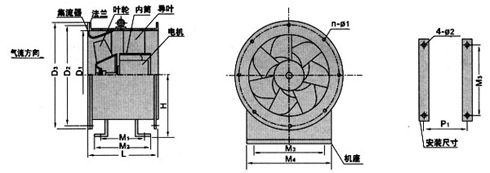

四、SWF(A)型風機外形尺寸表(單位：mm)

SWF(A)-Ⅰ型

機號	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
4	410	444	474	400	250	290	200	300	258	6-8.5	Φ12.5
4.5	460	494	524	420	250	290	300	400	289	6-8.5	Φ12.5
5	510	549	584	490	360	400	300	400	316	12-10.5	Φ12.5
6	610	656	696	550	380	420	400	500	378	12-10.5	Φ12.5
7	710	756	796	600	380	420	500	600	428	12-10.5	Φ14.5
8	810	876	896	740	540	580	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	740	540	580	500	600	498	12-10.5	Φ14.5
9	910	956	996	750	540	600	600	700	549	14-10.5	Φ16.5
10	1010	1056	1096	870	560	640	600	700	595	14-10.5	Φ16.5
11	1110	1158	1198	870	560	660	700	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	560	660	800	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1050	580	680	900	1000	757	16-12.5	Φ16.5

SWF(A)-Ⅱ(Ⅲ)型

機號	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
3	310	344	374	460	250	290	200	240	203	6-8.5	Φ12.5
4	410	444	474	540	380	420	300	400	258	6-8.5	Φ12.5
4.5	460	494	524	600	380	420	300	400	289	6-8.5	Φ12.5
5	510	549	584	600	380	420	300	400	316	8-10.5	Φ14.5
6	610	656	696	600	380	420	400	500	378	10-10.5	Φ14.5
7	710	756	796	680	540	580	500	600	428	10-10.5	Φ14.5
8	810	856	896	880	580	620	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	880	580	620	600	600	500	12-10.5	Φ16.5
9	910	956	996	950	580	640	600	700	540	14-10.5	Φ16.5
10	1010	1056	1096	1020	580	640	700	700	595	14-10.5	Φ16.5
11	1110	1158	1198	1050	580	640	800	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	580	660	900	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1150	580	680	1000	1000	757	16-12.5	Φ16.5

五、SWF(A)型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪聲約8-20dB(A)］

(單位：mm)

機號	進風端消聲器L1	出風端消聲器L2
3-6	500、750、1000	500、750、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消聲器長度可根據用戶要求及消聲量選取.除表中規定尺寸外，也可選擇所需尺寸。
