產品名稱: C6-48系列排塵離心風機
廣泛應用于排送含有塵埃、木質碎屑、細碎纖維等空氣混合物的場所
詳細信息:

一、特性及應用
C6-48型排塵離心風機主要由機殼、葉輪、電機、主軸、軸承箱、皮帶輪、三角皮帶等部件組成。具有排塵效果強、氣動性能號、效率高、運轉平穩等優點。
二、性能參數表

機號 NO.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	內效率(kW)	重量
3.15C	1600	755 1066 1222 1377 1688	483 455 437 415 354	0.75	83
	1800	850 1199 1374 1549 1899	611 576 554 525 448	0.75	83
	2000	944 1333 1527 1721 2110	755 712 684 649 553	0.75	83
	2240	1057 1493 1710 1928 2363	948 893 859 814 694	1.1	85
	2500	1180 1666 1909	1181 1114 1070	1.1	85
	2500	2152 2637	1015 865	1.5	90
	2800	1322 1866 2138	1483 1398 1344	1.5	90
	2800	2410 2954	1274 1086	2.2	92
	3150	1487 2099 2711	1880 1772 1615	2.2	92
	3150	3017 3323	1507 1376	3	106
4C	1250	1184 1705 2227 2487 2748	481 450 410 380 345	0.75	115
	1400	1326 1910 2494 2786 3077	603 565 514 477 433	0.75	115
	1600	1516 2183 2850	789 739 672	1.1	116
	1600	3183 3517	624 565	1.5	121
	1800	1705 2456 3206 3581 3957	999 935 851 790 716	1.5	121
6.3C	800	2843 4116	494 464	1.1	313
	800	4857 5567 6900	443 417 350	1.5	316
	900	3198 4631	625 588	1.5	316
	900	5464 7096 7762	561 487 443	2.2	330
	1000	3554 5145 6071	772 726 693	2.2	330
	1000	6959 8625	651 547	3	334
	1120	3980 5763 7794	969 911 818	3	334
	1120	8831 9660	755 686	4	339
	1250	4442 6432 7588	1208 1136 1085	4	339
	1250	8699 10781	1019 855	5.5	364
	1400	4975 7204 8499	1517 1427 1362	5.5	364
	1400	9743 12074	1279 1073	7.5	430
	1600	5686 8233	1985 1866	7.5	430
	1600	9713 11134 13799	1782 1673 1403	11	414
8C	630	4584 6637 8977 10171 11126	494 464 417 385 350	2.2	718
	710	5166 7480 8826 10117 12539	627 590 563 529 444	3	722
	800	5821 8429	797 749	3	722
	800	9944 12915 14128	716 621 564	4	727
	900	6549 9482 12824	1009 949 851	5.5	752
	900	14530 15894	786 714	7.5	765
	1000	7276 10535 14249 16144 17660	1247 1173 1052 971 882	7.5	765
	1120	8150 9763	1566 1526	7.5	965
	1120	11799 15959 19779	1472 1321 1108	11	802
	1250	9096 13169 17812 20180 22075	1953 1837 1647 1521 1381	15	820

機號 NO.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	內效率(kW)	重量（Kg)
4C
	2000	1895 2729 3562 3979 4396	1234 1156 1052 976 884	2.2	123
	2240	2122 2589	1550 1505	2.2	123
	2240	3056 3990 4457 4924	1451 1321 1225 1110	3	137
	2500	2369 3411	1933 1810	3	137
	2500	4453 4974 5495	1647 1527 1384	4	149
5C	1000	1776 2572 3035	486 457 436	0.75	155
	1000	3479 4312	410 344	1.1	156
	1120	1990 2881 3896	610 573 514	1.1	156
	1120	4415 4829	475 432	2.2	163
	1250	2221 3215 4349	760 715 641	2.2	163
	1250	4927 5390	592 538	2.2	163
	1400	2487 3601 4871 5518 6036	954 897 805 743 675	2.2	163
	1600	2842 4116 5566 6307 6899	1247 1173 1052 971 882	3	177
	1800	3198 4630 6262	1580 1486 1332	4	189
	1800	7095 7761	1230 1118	5.5	212
	2000	3553 5144 6958	1953 1837 1647	5.5	208
	2000	7883 8623	1521 1381	7.5	214
10C	500	7402 11028 14581 16432 18208	508 473 415 381 344	4	851
	560	8290 12352 16331	638 593 521	4	851
	560	18404 20393	478 432	5.5	874
	630	9327 13896 18373	807 751 659	5.5	874
	630	20704 22943	605 547	7.5	887
	710	10510 15661 20706	1026 955 838	7.5	887
	710	23334 25856	769 695	11	930
	800	11843 17646 23331	1034 1213 1065	11	930
	800	26291 29134	978 882	15	953
	900	13323 19852 23049	1653 1537 1445	15	953
	900	26247 32776	1349 1118	18.5	979
	1000	14804 22057	2043 1900	18.5	979
	1000	25610 32864 36417	1787 1530 1381	22	219
12.5C	400	11565 17232 20008	508 473 445	4	1354
	400	22784 28451	415 344	5.5	1392
	450	13011 19386	643 598	5.5	1379
	450	22509 28885 32007	563 482 436	7.5	1392
	500	14457 21540 25010	795 739 695	7.5	1392
	500	28480 35564	649 538	11	1435
	560	16191 24125 28010	997 928 873	11	1435
	560	31897 39832	814 675	15	1458
	630	18215 27141 31513	1264 1175 1105	15	1458
	630	35885 44811	1031 855	18.5	1484
	710	20528 30588 35515	1607 1494 1405	22	1508
	710	40442 50501	1311 1087	30	1566
	800	23131 34465	2043 1900	30	1566
	800	40017 51351 56902	1787 1530 1381	37	1595

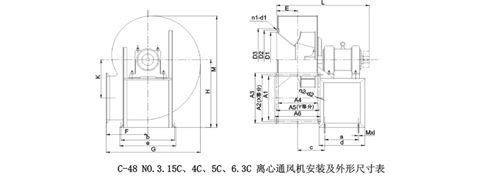

三、C6-48離心通風機安裝及外形尺寸

機號	進風口尺寸				出風口尺寸
機號	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
3.15	250	280	310	8×10	202	236	258	157	189	212	4	3	14×7
4	315	366	385	8×12	256	290	312	199	231	254	4	3	14×7
5	400	450	490	12×12	324	360	382	252	284	308	5	4	18×7
6.3	500	560	610	12×12	409.5	447	471.5	315	348	371	5	4	18×7

外形尺寸							基礎尺寸					地腳螺栓
E	F	H	G	K	M	L	a	b	c	d	e	M×1
108	197	360	466	211.7	588	600	250	318	121	330	354	M12×300
132	248	460	588	268.5	748	728	298	390	147	388	430	M16×400
159	312	560	741	340	924	781	285	474	179	385	524	M16×400
187	392	760	933	425.5	1218	1013	375	600	220.5	495	656	M20×500

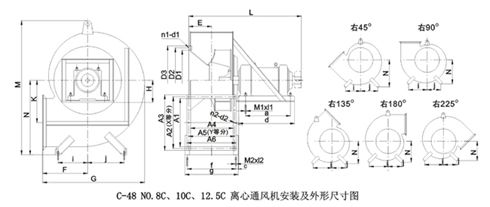

機號	進風口尺寸				出風口尺寸
機號	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
8	630	690	740	12×12	520	580	636	400	462	509	5	4	18×15
10	500	860	910	16×12	655	728	771	504	570	613	7	5	24×15
12.5	100	1070	1130	16×15	815	888	935	627	690	737	8	6	28×15

外形尺寸							基礎尺寸
E	F	G	K	M	H	L	a	b	c	d	e	f	g
236	495	1178	540	1574	280	1404	520	440	177.5	590	510	479	537
296	623	1483	680.5	1944	280	1508	520	440	170	590	510	583	641
373	774	1844	846.5	2372	375	1848	700	620	210	780	700	707	765

機號	軸承底座腳螺栓（4套）	機殼底腳螺栓（4套)	右0°			右45°
機號	M1×L1	M2×L2	N	I	J	N	I	J
8	M24×630	M20×500	900	350	400	800	400	400
10	M24×630	M20×500	1120	450	500	1025	500	500
12.5	M30×800	M20×500	1370	600	600	1270	600	600

右90°			右135°			右180°			右225°
N	I	J	N	I	J	N	I	J	N	I	J
740	400	350	680	400	350	640	400	350	640	420	420
945	500	500	880	500	500	615	500	500	760	500	500
1170	660	600	1088	660	600	1007	660	600	937	660	600
